WSJT-X mit dem Yaesu FT-818 (und Yaesu SCU-17)

Hardwaremäßige Verbindung

So wie in der Anleitung des SCU-17 beschrieben:

  • SCU-17 DATA <-> FT-818 DATA
  • SCU-17 CAT/RS-232C <-> FT-818 ACC (mit extra Kabel)
  • SCU-17 USB <-> PC USB

    WSJT-X Konfiguration

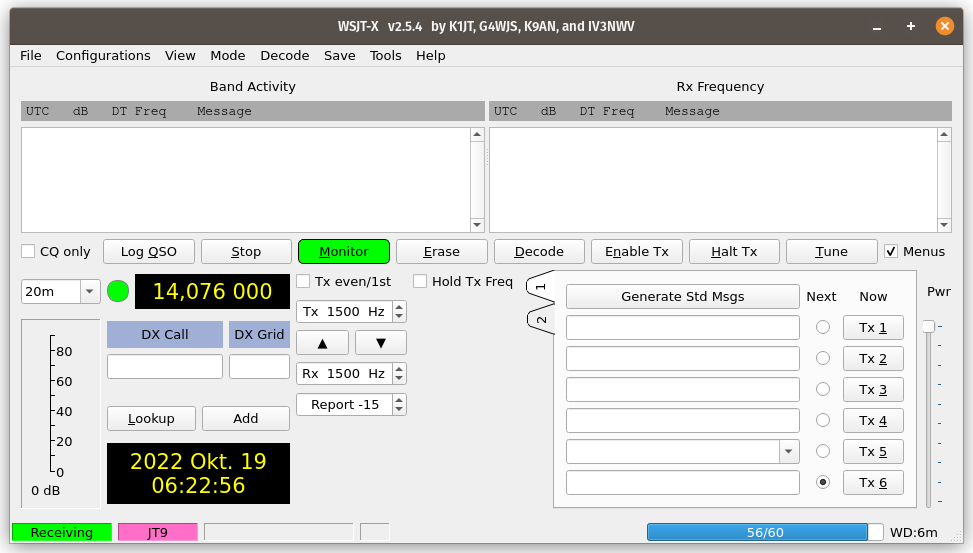

    Wenn man WSJT-X erstmal startet kommt (nach einem Infobild) das Hauptfenster:

Bildschirmfoto%20vom%202022-10-19%2008-22-56

Unter Files -> Settings die initialen Einstellungen vornehmen:

  • General
    • My Call
    • My Grid
  • Audio
    • Input: irgendwas mit USB Audio CODEC im Namen (bei mir: alsa_input: usb-Burr-Brown_from_FI_USB_Audio_CODEC-00.analog-stereo)
    • Output: irgendwas mit USB Audio CODEC im Namen (bei mir: alsa_output.usb-Burr-Brown_from_TI_USB_Audio_CODEC-00.analog-stereo)
  • Radio
    • Rig: Yaesu FT-818
    • CAT Control
      • Serial Port: Wie vom PC erkannt - ich lasse mittels journalctl -f das Kernellog mitlaufen bzw. schaue welche Schnittstellen neu dazukommen wenn ich das SCU-17 anstecke (in meinem Fall /dev/ttyUSB0 auf Pop!_OS 22.04)
      • Baud Rate: Wie am FT-818 eingestellt (Menü 14 CAT RATE), bei mir 4800
      • Data Bits: Default
      • Stop Bits: Default
      • Handshake: Default
    • PTT Method: CAT
    • Mode: Data/Pkt
    • Split Operation: None

Nach diesen Einstellungen sollte Test CAT nach einem Klick und kurzer Zeit auf Grün wechseln. Wenn dies Funktioniert kann mit Test PTT getestet werden ob die PTT via PC auch funktioniert (Leistung ganz runter!; zur Kontrolle am TRX schauen ob er sendet).

Erste Verbindung mit FT8

Dazu noch im Hauptfenster auf Mode und FT8 auswählen, wenn die Audioeinstellungen passen sollte der Eingangspegel links unten etwas anzeigen - kann mittels RX Level am SCU-17 angepasst werden:

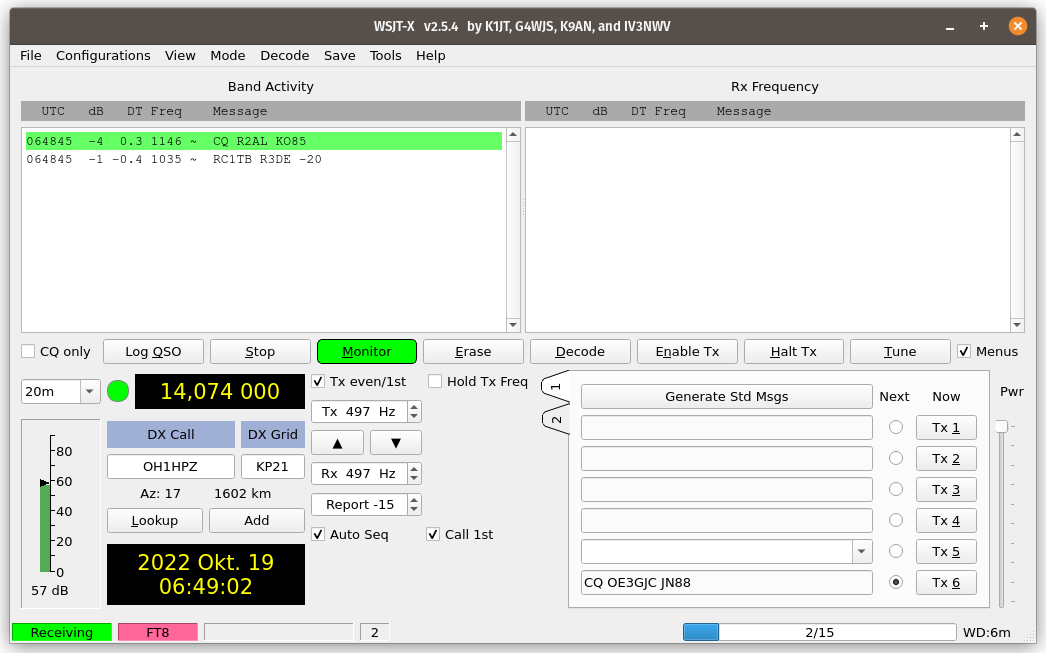

Bildschirmfoto%20vom%202022-10-19%2008-49-02

Mit noch niedrigster Leistung auf Tune klicken (in der Buttonleiste wo Monitor grün hinterlegt ist ganz rechts) und am FT-818 den Eingangspegel kontrollieren bzw. am SCU-17 mittels TX-Level anpassen damit das Signal nicht übersteuert (so 4-5 Striche von 6).

Auf einen CQ-Call in der Band Activity warten, doppelt darauf klicken und mit Enable TX (wird rot) die Antwort senden. Mit den Standardeinstellungen läuft nun WSJT-X das komplette QSO selbst durch.

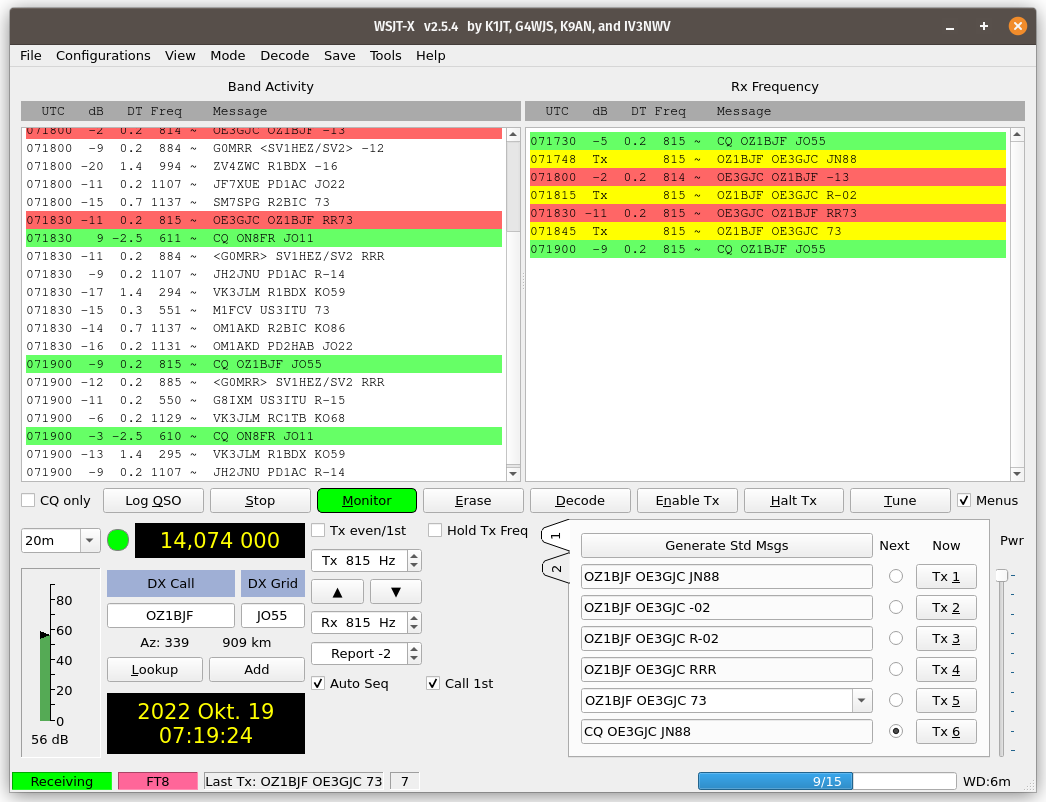

Bildschirmfoto%20vom%202022-10-19%2009-19-24
