MeshCom 4.0 Gateway

https://icssw.org/meshcom/

Hardware MeshCom Gateway

auf Basis von RAK WisBock:

• WisBlock Base Board 2nd Gen (RAK19007; https://store.rakwireless.com/products/rak19007-wisblock-base-board-2nd-gen)
• Nordic nRF52840 BLE Core Module for LoRaWAN with LoRa SX1262 (RAK4631 - 433MHz; https://store.rakwireless.com/products/rak4631-lpwan-node?m=5&h=wisblock-core&variant=41425862328518)
• Ethernet Module WIZnet W5100S-L (RAK13800; https://store.rakwireless.com/products/rak13800-wisblock-ethernet-interface)
• PoE Module Silvertel Ag9905MT for RAK13800 (RAK19018; https://store.rakwireless.com/products/rak19018-poe-module-for-rak13800)
• GNSS GPS Location Module u-blox ZOE-M8Q (RAK12500; https://store.rakwireless.com/products/wisblock-gnss-location-module-rak12500)
• Environment Sensor BOSCH BME680 (RAK1906; https://store.rakwireless.com/products/rak1906-bme680-environment-sensor)

-> das GPS Location Module erhöht für ein stationäres Gateway den Stromverbrauch unnötig, würde ich also nicht mehr dazu nehmen, wenn dann wichtig: in Slot D montieren (auf der Unterseite des Base Boards; Stand 4.33e)
-> die Werte des BME680 Sensor sind zur Überwachung des Boards geeignet, nicht jedoch für dessen Umgebung (zu nahe an der Platine um nicht beeinflusst zu werden)

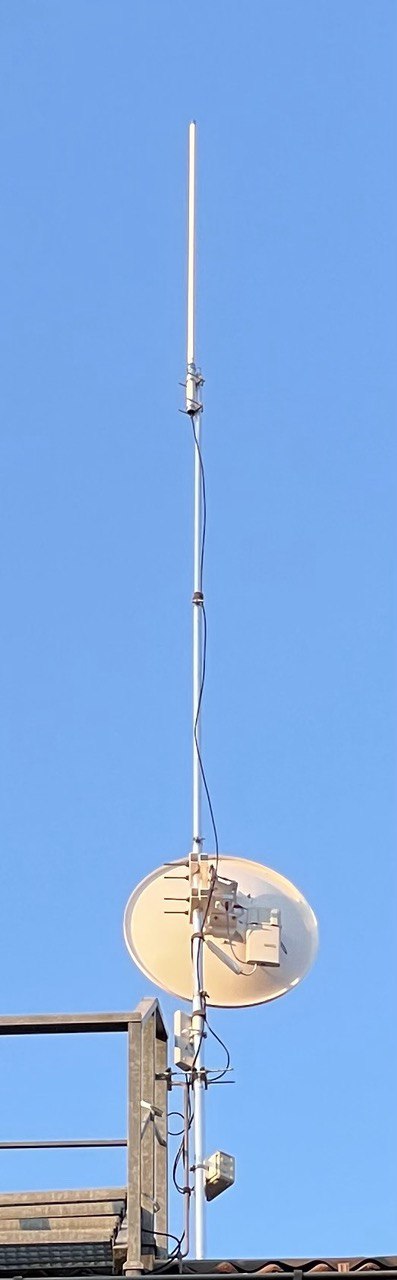

Als LoRa-Antenne wird eine Diamond VX-50N verwendet.

Netzwerkhardware

• MikroTik BaseBox 5 (https://mikrotik.com/product/RB912UAG-5HPnD-OUT) an MikroTik mAnt30 (https://mikrotik.com/product/MTAD-5G-30D3) als HAMNET Uplink
• MikroTik PowerBox Pro (https://mikrotik.com/product/RB960PGS-PB) als Switch/PoE-Verteiler am Mast
• MikroTik CRS328-24P-4S+ (https://mikrotik.com/product/crs328_24p_4s_rm) als PoE-"Spender"

zwischen PowerBox Pro und BaseBox 5 hängt ein Ubiquiti INS-3AF-O-G um 802.3af-PoE in 24V-passive PoE umzuwandeln nachdem die PowerBox "dumm" weiterleitet, was sie bekommt und das RAK-Modul 802.3af benötigt (~48V), das BaseBoard aber nur 24V passive kann.

Installation MeshCom Gateway

Die allgemeine Installationsanleitung befindet sich unter https://icssw.org/meshcom-4-0-installation/.

Nachdem die einzelnen Module auf das Base Board gesteckt (und angeschraubt) wurden kann die Firmware laut Anleitung unter https://icssw.org/rak-wisblock-anleitung/ geflash werden.

Kurzzusammenfassung:

• Firmware downloaden (https://icssw.org/download-category/meshcom-4-0-client-firmware/)
• RAK mit USB-Kabel an Rechner anschließen
• Mini-Taster (neben der USB-C-Buchse) zweimal schnell hintereinander drücken - grüne LED leuchtet
• die *.uf2-Firmwaredatei auf das neu erkannte Laufwerk kopieren, nach der Übertragung schließt es sich automatisch und der RAK startet die neu geladene Firmware automatisch neu.

Nachdem die MeshCom-Firmware läuft entweder via MeshCom App am Handy (mittlerweile normal im App- bzw. Playstore verfügbar) per Bluetooth verbinden (Pin 000000) oder per serieller Konsole (Baud 115200) verbinden und das Rufzeichen setzen (auf der Konsole mittels --setcall HAMCALL-??, wobei ?? für die GeräteID (analog APRS) steht) - bei MeshCom haben Gateways normalerweise ******-12.

Als Gateway konfigurieren in der App unter dem User-Button Gateway, auf der Konsole mittels --gateway on.

Bei meinem Gateway sind in der App die folgenden "User-Buttons" aktiviert:

• Gateway
• Mesh
• GPS (für Position per GPS-Modul)
• BME680

Eventuell noch interessant ist Webserver, um das Gateway mittels Webinterface fernzusteuern/abzufragen können.

Zu beachten

• der RAK braucht nicht viel Strom, teilweise zu wenig damit der PoE-Port im Automatik-Modus "anspringt" - auf "always-PoE" stellen
• Firmware-Updates via OTA (Bluetooth) habe ich noch keines geschafft
• die IP-Adresse des RAK Moduls sollte per DHCP kommen, ansonsten gibt es einen Fallback - ich erinnere mich aber dunkel an ein nicht reagierendes Gateway bei fehlendem DHCP...
